JUNTAS ESPIROMETÁLICAS

Las Juntas Espirometálicas consisten en un fleje metálico con perfil en “V” enrollado en forma de espiral y relleno de material blando.

El material blando dota a la junta espirometálica de propiedades de estanqueidad y el fleje metálico aporta las propiedades de rigidez.

La combinación de estos dos tipos de materiales convierten a las juntas espirometálicas en un producto ideal para el sellado de fluidos a altas temperaturas (hasta 1000ºC) y en condiciones de alta presión (hasta 250ºC)

Tipos de Juntas Espirometalicas

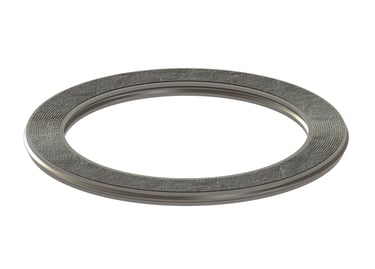

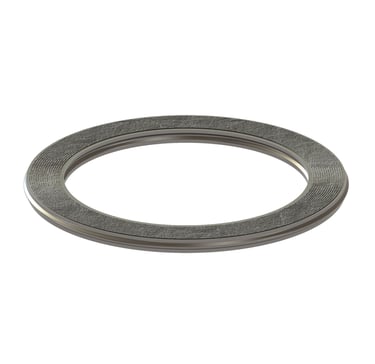

• Tipo R: material blando (SIN flejes metálicos)

• Tipo IR: material blando + fleje metálico interior

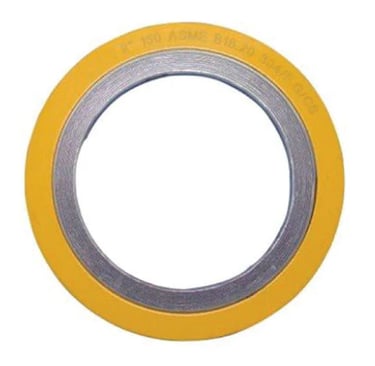

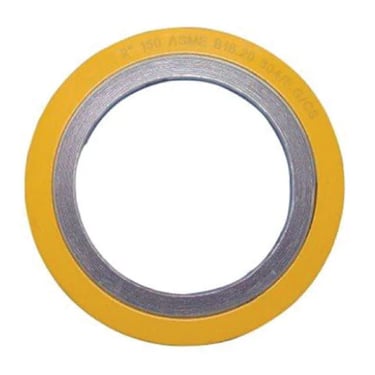

• Tipo CG: material blando + fleje metálico exterior

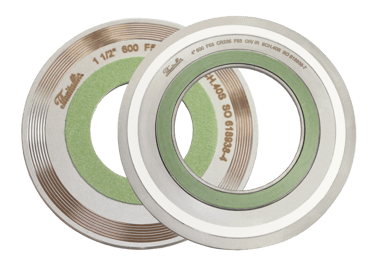

• Tipo CGI: fleje metálico interior + material blando + fleje metálico exterior.

Materiales para Juntas Espirometálicas

• Para el Fleje y anillos:

  • Acero al carbono

  • Aceros Inoxidables: 304, 304L, 316L, 316Ti, 321, etc.

  • Otros: Aluminio, Plata, Cobre, Titanio, Níquel, Monel, Inconel, etc.

• Para el Relleno:

  • Grafito

  • PTFE

  • Fibra libre de amianto

Normas de fabricación de Juntas Espirometálicas

• API 601

• ASME B16.20

• DIN. 2690, 2691, 2692, standard SPW1

• BS 3381

Medidas para Juntas Espirometálicas

• API 605

• ASME B16.15, ASME B16.47

• DIN 2513, DIN2512

• BS 1560

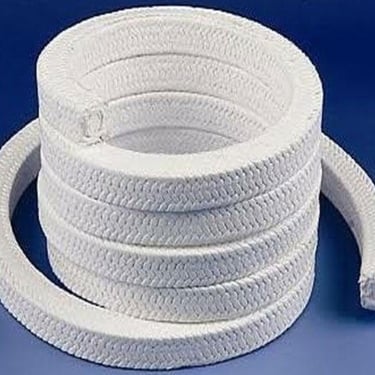

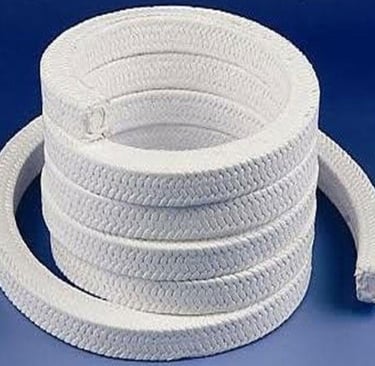

EMPAQUETADURA DE PTFE

Los empaques de compresión de PTFE están hechos de politetrafluoroetileno y son conocidos por su resistencia excepcionalmente alta a los químicos y su baja fricción. Los empaques de PTFE para prensaestopas están hechos de filamentos de politetrafluoroetileno (PTFE) especialmente seleccionados o fibra acrílica de grafito exfoliada.

Nuestra línea de productos de empaquetaduras de compresión de PTFE incluye empaquetaduras para vástago de válvula, empaquetaduras de grado alimenticio y empaquetaduras resistentes a los químicos para bombas y equipos rotativos. Las empaquetaduras de PTFE pueden soportar casi todas las sustancias químicas conocidas. Fabricados con material aprobado por la FDA para su uso con alimentos y bebidas.

Las empaquetaduras de compresión de PTFE ofrecen una gran resistencia a la temperatura hasta +260 °C ya que la dispersión de PTFE garantiza un acabado de baja fricción y evita fugas a través de la trenza.

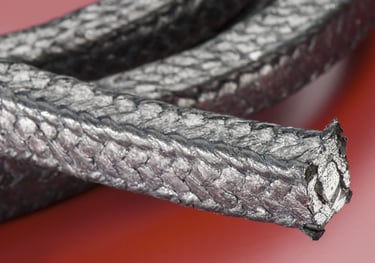

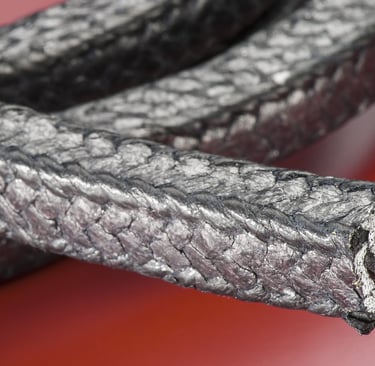

EMPAQUETADURA DE GRAFITO

Las empaquetaduras de grafito son autolubricantes, dimensionalmente estables, impermeables a gases y fluidos y resistentes a la corrosión. Las empaquetaduras de grafito ofrecen excelentes capacidades de sellado en condiciones extremas para una vida útil más prolongada del equipo y un menor mantenimiento.

Las empaquetaduras de grafito son las más adecuadas para el sellado dinámico de bombas centrífugas para agua, derivados del petróleo y otros productos químicos, en particular en condiciones de alta velocidad y alta presión.

Parámetros de funcionamiento: Tmax 450 °C / pH 0 – 14 / VL 40 m/s

Las empaquetaduras de grafito también se utilizan para sellos de alta presión y temperatura.

El grafito que es la base de las empaquetaduras de grafito tiene un coeficiente de fricción muy bajo, alta conductividad térmica y velocidad de deslizamiento, exhibe una excelente resistencia a los productos químicos y permanece suave y flexible incluso en condiciones de alta temperatura y presión.

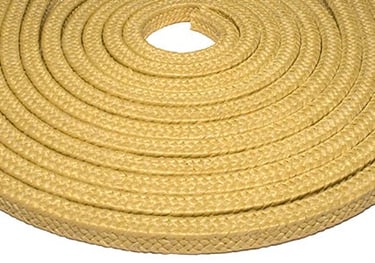

EMPAQUETADURA DE KEVLAR

Está fabricado con fibras de aramida KEVLAR®. Para obtener el máximo beneficio de este material, este se trata especialmente con una alta concentración de lubricantes resistentes de calidad alimentaria y una dispersión de PTFE pesada. La empaquetadura resultante reduce significativamente los problemas de desgaste del eje que a veces se han asociado con otras empaquetaduras de KEVLAR® y, con esta mayor lubricación, se pueden manejar velocidades de eje más altas de hasta 4000 fpm (20 m/s).

La empaquetadura lubricada con fibra de aramida KEVLAR®, es una empaquetadura de servicio general duradera y económica para el 80% de las necesidades de la planta. La resistencia de la fibra y la construcción conducen a una larga vida útil de la empaquetadura con períodos extendidos entre los ajustes necesarios del prensaestopas.

Aplicaciones: Para bombas rotativas y reciprocantes, prensas hidráulicas, mezcladoras y válvulas contra lodos abrasivos, aguas residuales, efluentes, agua, aceites, solventes y todo excepto los productos químicos más agresivos. La lubricación que no deja manchas y el rendimiento resistente hacen que Vulcan VK4 sea ideal para su uso en la industria papelera.
