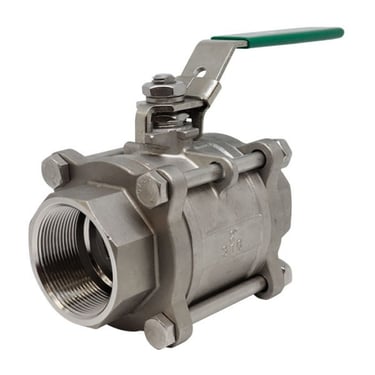

3-Piece Ball Valve - Series S7500/S7700 Micro Pure

Size Range

½ - 4" (12 - 100mm)

Body Materials

CF3M

Temperature Range

-50°F to 450°F (-46°C to 232°C)

Stem Materials

316

Maximum Allowable Operating Pressure

1000psi WOG

Seat Materials

Standard: PTFE, Optional: TFM 1600, UHMWPE, Cavity Fillers

Shutoff Rating

Zero Leakage

Ball Materials

CF3M

Características y beneficios

La válvula de bola de 3 piezas Micro Pure de la serie S7500/S7700 está diseñada para cumplir con las rigurosas demandas de seguridad y asepsia de las aplicaciones de alta pureza en las industrias farmacéutica, biotecnológica, de fabricación de semiconductores y de alimentos y bebidas.

Construida con acero inoxidable CF3M (316L) fundido a presión y con un acabado de 15 Ra a 20 Ra en todas las superficies internas mojadas, la válvula de la serie Micro Pure de la serie S7500/S7700 garantiza un funcionamiento sanitario superior y el cumplimiento de las especificaciones ASME BPE, que rigen el diseño de equipos utilizados en las industrias de bioprocesamiento, farmacéutica y productos de cuidado personal.

Las válvulas de la serie Micro Pure están disponibles con rellenos de cavidades del cuerpo y puertos de purga a pedido y están disponibles con conexiones de extremo de tubo y extremo de tubo extendido para aplicaciones de soldadura en el lugar, así como conexiones de abrazadera rápida para servicio en línea. Para necesidades más especializadas, se pueden agregar rellenos de cavidades y puertos de purga a pedido.

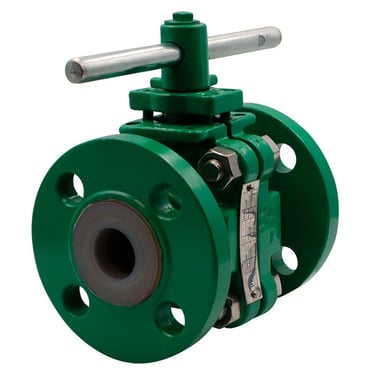

Serie 2L I Válvula de Bola

Características Generales

Válvula de Bola – Laineada

Diseño ASME B16.34, 2 Pzas

Pto. Completo

Materiales

Cuerpo: WCB, DI, etc.

Internos: WCB, SS304, etc.

Liner: PTFE, PFA, etc.

Asiento: PTFE

*Otros materiales disponibles bajo solicitud.

Conexiones

Tipo: Bridada RF

Clase: ANSI 150#

Rango de Tamaño: 1/2” a 10”

Steam Rating

150psi WSP

Body Style

Three Piece

Design Standard

ASME BPEa

End Connections

Quick Clamp, Extended Tube End, SAE Male

Testing Standard

MSS SP 61

Certifications

USP Class VI

Ports

Tube Bore Port: ½ - 2"

Face to Face

Manufacturers standard

Applications

High Purity, Semi Conductor, Food & Beverage

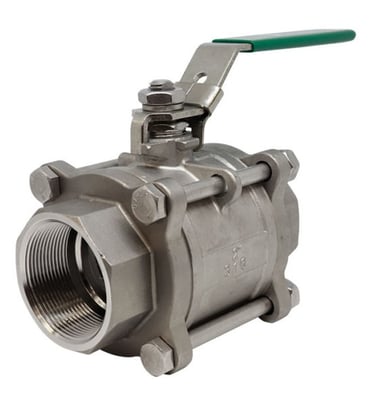

Serie 13 I Válvula de Bola

Características Generales

Válvula de Bola – Flotante

Diseño 3 Pzas, 1000 WOG

Pto. Completo

Materiales

Cuerpo: Inoxidable CF8M, WCB, etc.

Internos: 316 SS

Asiento: PTFE , RPTFE, Polifill, +50%SS, etc.

*Otros materiales disponibles bajo solicitud.

Conexiones

Tipo: NPT / SW

Clase: 1000 WOG

Rango de Tamaño: 1/4” a 4”

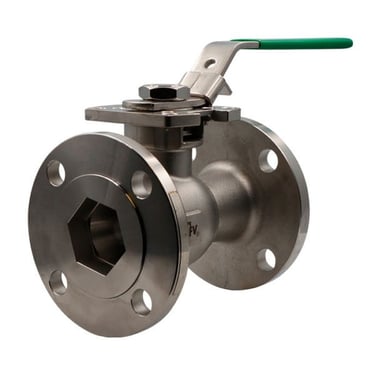

Serie 1M I Válvula de Bola

Características Generales

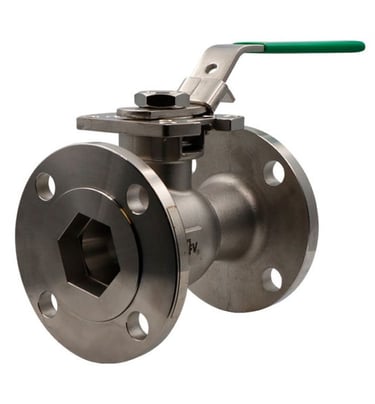

Válvula de Bola – Montaje Directo

Flotante, Diseño 1 Pza

Pto. Reducido

Montaje ISO 5211

Materiales

Cuerpo: Inoxidable CF8M, WCB, etc.

Internos: 316 SS

Asiento: PTFE , RPTFE, Polifill, +50%SS, etc.

*Otros materiales disponibles bajo solicitud.

Conexiones

Tipo: Bridada RF

Clase: ANSI 150# / 300#

Rango de Tamaño: 1/2” a 6”

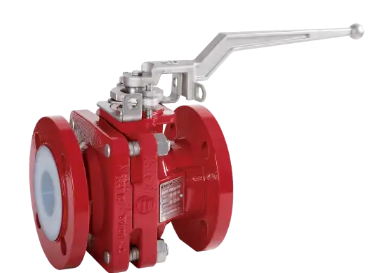

RICHTER – BVA Válvula de bola estándar (ASME)

CARACTERÍSTICAS

Excelente relación precio-rendimiento, para uso en procesos altamente corrosivos

Máxima seguridad operativa: el eje de bolas de una sola pieza evita el punto débil entre la bola y el eje de conmutación

De aplicación universal: muchas opciones en combinación con un revestimiento de PFA de paredes gruesas

Versión - ASME

Presión nominal - Clase 150

Forro - PFA

Material de la carcasa - EN-JS 1049

Longitud total: ASME B16.10, clase 150 columna 19

Bridas según ASME B16.5, clase 150, cara elevada

Rango de temperatura: -60 °C a +200 °C (-75 °F a +400 °F)

Certificados: Directiva CE sobre equipos a presión 2014/68/UE, TA-Luft, SIL

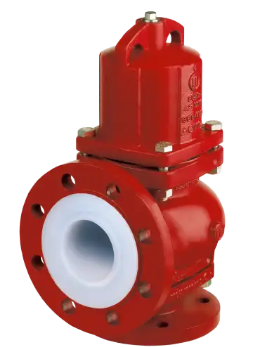

RICHTER LPV – válvulas de baja presión

CARACTERÍSTICAS

Ventilación segura o ventilación de reactores y contenedores.

Un comportamiento de respuesta exacto evita soluciones comprometidas, como válvulas de retención de bola

Fácilmente ajustable quitando o añadiendo los anillos de peso.

Para presiones de respuesta más bajas de -120 a +120 mbar

Versión - ISO/DIN

Presión nominal - 16 bar

Forro - PFA/PTFE

Material de la carcasa - EN-JS 1049

Longitud total: DIN EN 558-1 e ISO 5752 serie 1

Bridas según ISO 7005-2, tipo B o bridas perforadas según ASME B16.5 clase 150, cara elevada

Rango de temperatura: -60 °C a +200 °C (-75 °F a +400 °F)

Certificados: Directiva CE sobre equipos a presión 2014/68/UE, TA-Luft, SIL

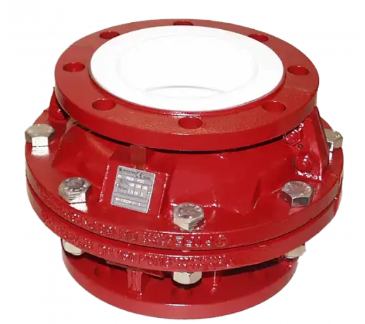

RICHTER V – válvulas antirretorno

CARACTERÍSTICAS

Asiento y junta del asiento fácilmente reemplazables

A prueba de vacío

Instalación vertical, inclinada u horizontal

Adecuado para vapores, gases y líquidos.

• Versión - ISO/DIN

• Presión nominal - 16 bar

• Revestimiento - PTFE

• Material de la carcasa - EN-JS 1049

• Bridas según ISO 7005-2, tipo B o bridas perforadas según ASME B16.5 clase 150, cara elevada

• Rango de temperatura: -60 °C a +180 °C (-75 °F a +360 °F)

• Certificados: Directiva CE sobre equipos a presión 2014/68/UE, TA-Luft

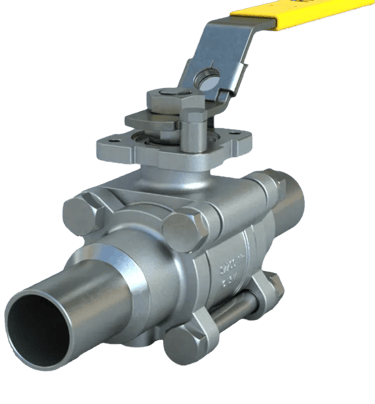

VÁLVULAS DE ESFERA SANITARIAS M70i y M80i

Spirax Sarco ofrece una gama completa de válvulas de bola de alto rendimiento y bajo costo para un cierre seguro y efectivo. Ofrecemos una variedad de diseños de cuerpo, materiales, conexiones, sellos y opciones, además de válvulas especiales, todas segmentadas para facilitar la selección para satisfacer sus necesidades.

Principales características y beneficios:

• Fabricadas según especificaciones estrictas que proporcionan un cierre hermético y confiable y requieren menos mantenimiento.

• Amplia gama de tamaños, materiales y opciones de diseño de cuerpo que proporcionan un modelo adecuado para la mayoría de las aplicaciones.

• Diseño de precisión que proporciona válvulas compactas.

• Apertura y cierre con un cuarto de vuelta que garantiza un funcionamiento y un mantenimiento sencillos.

• Modelos de montaje ISO que se automatizan de forma rápida y sencilla.

• Válvulas de bajo par con actuadores más pequeños para automatización.

• Flujo sin restricciones que permite una baja caída de presión y una alta capacidad.

• Cuerpos resistentes a la corrosión que garantizan una larga vida útil.

Sector Petroquímico & Gas

Las válvulas utilizadas en la industria vienen en una variedad de formas y tamaños regulan y dirigen el flujo de fluidos. Los diferentes tipos de válvulas son válvulas de compuerta, válvulas de globo, válvulas de bola, de mariposa y de retención, así como válvulas de presión y de diafragma. Estas válvulas cumplen una variedad de propósitos, con diferentes mecanismos para su aplicación en la industria del petróleo y el gas.

Válvula de RETENCIÓN diseñada de acuerdo con API-6D / ISO 14313.

Válvula de RETENCIÓN diseñada de acuerdo con API-594 disponibles bajo pedido.

Alternativa para Válvulas de Retención de acuerdo con API-603 solamente para acero inoxidable y aleaciones de níquel.

Válvulas de Retención para servicio criogénico de acuerdo con la norma BS-6364.

Dimensiones de bridas según ASME B16.5 para válvulas hasta 24 “de Diámetro.

Palancas y contrapesos con amortiguadores disponibles.

Drenes disponibles de solicitud del cliente • Control de bajas emisiones fugitivas.

Servicio NACE MR-01-75 / ISO 15156 ó MR-01-03.

Pruebas de acuerdo con API-598.

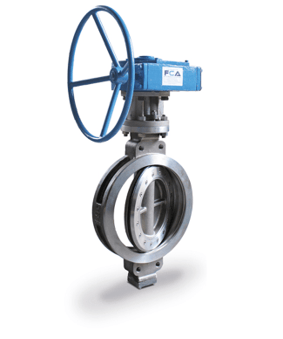

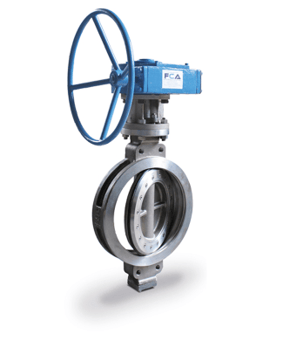

VÁLVULA DE MARIPOSA DOBLE EXCÉNTRICA

La válvula de mariposa de doble excentricidad se compone de un cuerpo circular y una mariposa o disco en el que va alojado la junta de estanqueidad fijada con un aro de inoxidable. El anillo envolvente evita el contacto del fluido con el cuerpo de la válvula, evitando así su corrosión.

La conexión de la válvula es de tipo Wafer, Lug o bridado y con taladrados según norma ANSI o de acuerdo a las especificaciones del cliente.

ISO Estándar de Diseño: API/ASME/GB

Materiales

Seat

NBR, PTFE+SS, SS+Grafito

Tipo de Operación

Actuador Neumático, Actuador eléctrico, Actuador hidraulico, Caja de cambios, Manual

Aplicaciones

Aislamiento de equipos, Medios abrasivos, Medios líquidos (Agua, Aceite…) y Gases., Servicio On/off, Sistema Bypass, Sistema de drenaje

Accesorios

Caja de conexiones, Detectores de proximidad, Electroválvula, Extensiones, Filtros, Finales de carrera, Sistema de emergencia.

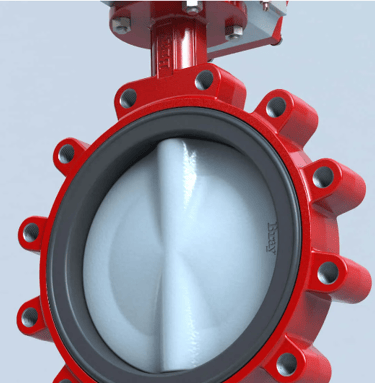

VÁLVULA DE MARIPOSA DE EJE CENTRADO

La válvula de mariposa modelo MS de eje centrado se compone de un cuerpo y una mariposa o disco en el que va alojado la junta de estanqueidad fijada con un aro de inoxidable.

La conexión de la válvula es de tipo Wafer, Lug o bridado y con taladrados según norma ANSI o de acuerdo a las especificaciones del cliente.

ISO Estándar de Diseño: API/ASME/GB/MSS

Presión hasta 16 bar

Dimensiones: DN50/2" a DN1200/48"

Materiales

Seat

EPDM, NBR, Neopreno, PTFE, Viton

Tipo de Operación

Actuador Neumático, Actuador eléctrico, Actuador hidraulico, Caja de cambios, Manual

Aplicaciones

Aislamiento de equipos, Medios abrasivos, Medios líquidos (Agua, Aceite…) y Gases., Servicio On/off, Sistema Bypass, Sistema de drenaje

Accesorios

Caja de conexiones, Detectores de proximidad, Electroválvula, Extensiones, Filtros, Finales de carrera, Sistema de emergencia.

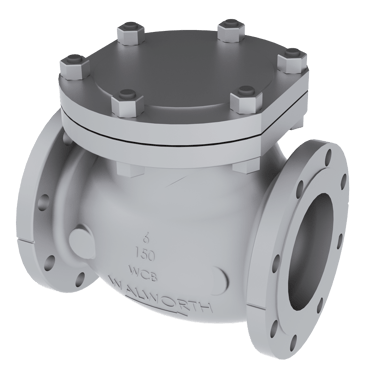

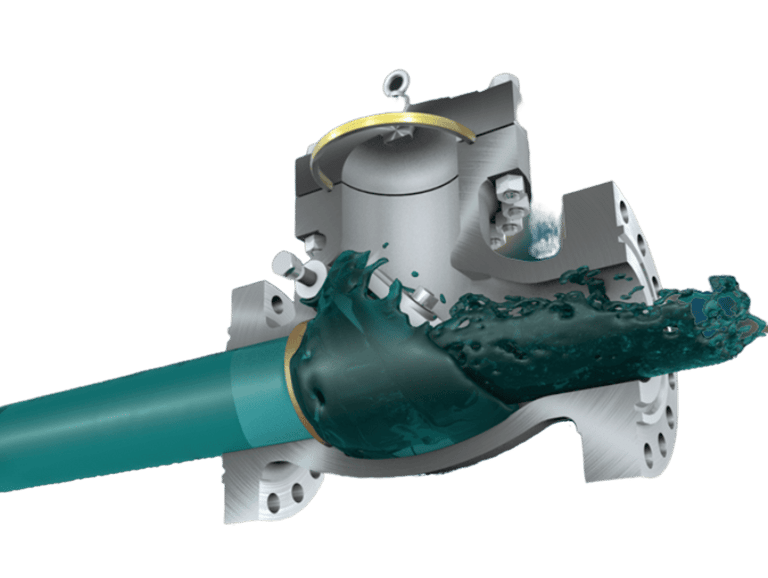

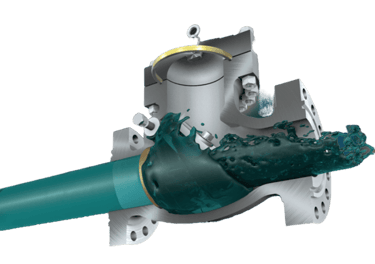

VÁLVULA DE RETENCIÓN TIPO COLUMPIO (SWING CHECK)

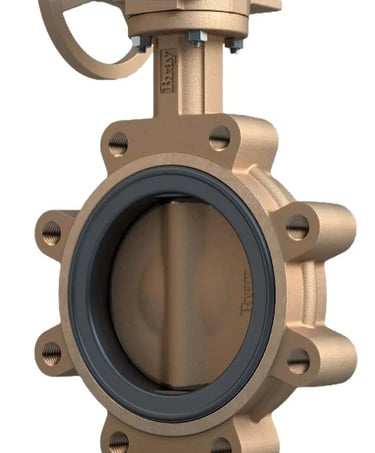

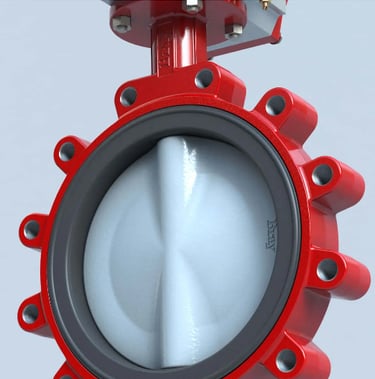

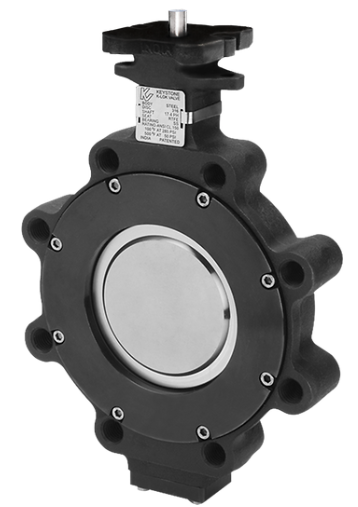

VÁLVULA MARIPOSA ALTO RENDIMIENTO Keystone K-LOK® Serie 36/37

La serie 36/37 K-LOK® de Keystone es una válvula de mariposa de alto rendimiento clasificada según las clases 150 y 300 de ASME, disponible en estilo wafer, con orejetas y con brida. El diseño exclusivo tiene sellado bidireccional para diversas presiones, así como para servicios sucios. Garantiza seguridad, mínimas fugas y una vida útil prolongada.

Características

• Los asientos de polímero y elastómero K-LOK proporcionan un cierre hermético bidireccional tanto en vacío como a presión diferencial nominal completa.

• El eje resistente a reventones es estándar en todas las válvulas para una mayor seguridad.

• El diseño exclusivo de la empaquetadura permite su uso tanto en presión como en vacío sin modificaciones ni ensamblajes especiales.

• Los pasadores cónicos del disco están posicionados tangencialmente, la mitad en el disco y la otra mitad en el eje, lo que los coloca en compresión en lugar de cizallamiento, lo que elimina la posibilidad de fallas.

• El puente de prensaestopas en forma de balancín compensa el ajuste desigual de las tuercas del prensaestopas, lo que reduce las fugas de la empaquetadura.

• El tope de posición del disco fundido integralmente ubica perfectamente el disco en el asiento, lo que logra la máxima vida útil del asiento y el sello.

• El cuello extendido permite 50 mm (2") de aislamiento de la tubería.

• La almohadilla de montaje fundida integralmente proporciona un montaje directo de los actuadores, lo que elimina la necesidad de soportes y acoplamientos costosos.

• El orificio del cuerpo aplanado en los puertos del muñón del eje coloca los cojinetes del eje cerca del disco, lo que proporciona un soporte máximo del eje, lo que resulta en un desgaste reducido y una vida útil más prolongada.

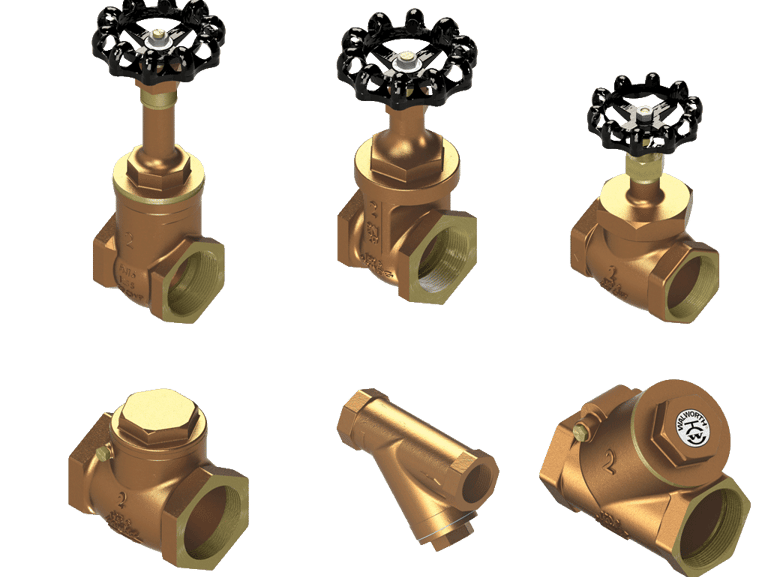

VÁLVULAS WALWORTH DE BRONCE INDUSTRIAL COMPUERTA, GLOBO Y RETENCIÓN

Las válvulas WALWORTH de Bronce Industrial son fabricadas de acuerdo a MSS-SP-80, en clases de presión 125 (200 WOG), 150 (300 WOG) & 200 (400 WOG), 300 (600 WOG) y tamaños desde ½” a 2” de diámetro nominal.

WALWORTH ofrece ésta línea de productos en los siguientes materiales base: A. Bronce de acuerdo con ASTM B62 grado C83600.

B. Bronce de acuerdo con ASTM B61 grado C92200.

WALWORTH ofrece ésta línea de productos con los siguientes interiores:

A. Interiores de Bronce de acuerdo con ASTM B62 Grado C83600.

B. Interiores de Bronce de acuerdo con ASTM B584 Grado 875.

C. Ibnteriores de Latón de acuerdo con ASTM B16 Grado C3600.

CARACTERÍSTICAS DE DISEÑO

• Diseño de acuerdo con MSS-SP-80

• WALWORTH ofrece Valvulas de Compuerta, Globo, Filtro (modelo en “Y”), Retención de columpio, Retención de columpio (modelo en “Y”)

• Vástago ascendente (válvulas de compuerta y globo) y Vástago fijo (sólo para válvulas de compueta)

• Bonete roscado o con tuerca unión

• Asientos metálicos y asientos suaves PTFE

• Extremos roscados de acuerdo con ANSI B1.20.1

• Pruebas de acuerdo con MSS-SP-8

Cumplimiento de los Estándares más Exigentes

Las válvulas cumplen con las normativas internacionales más estrictas y severas solicitadas por las principales ingenierías y usuarios finales del sector, también el cumplimiento de las diferentes normativas API (American Petroleum Institute) como ASME (American Society of Mechanical Engineers) tanto en el diseño de las válvulas como en las pruebas hidrostáticas.

• API 598: Pruebas Hidrostáticas

• API6D: Diseño de válvulas de Bola, Compuerta, Macho y Retención

• API609: Diseño de válvulas de mariposa

• API600: Diseño de Válvulas de compuerta de cuña flexible

• ASME B16.34: Diseño de Válvulas

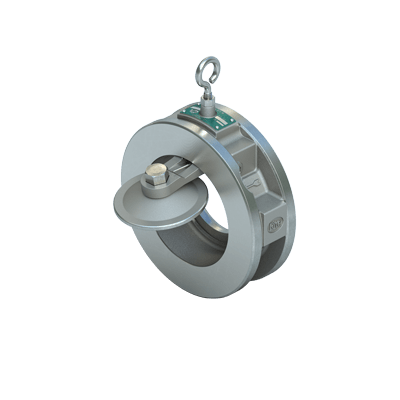

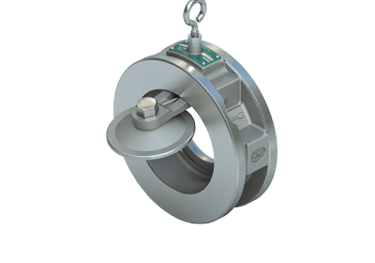

VÁLVULA DE RETENCIÓN

Rango de tamaños

1" a 60" (25 mm a 1500 mm)

Rango de temperaturas

Criogénico hasta alta temperatura (modelo pendiente seleccionado)

Presión operativa máxima permitida

API 594 (150, 300, 600, 900, 1500, 2500)
ASME (125, 150, 300)
PN (10, 16, 25, 40)

Tipo de Cuerpo

Oblea, Bridado, RTJ

Certificaciones

API 6FD, CE, CRN, FM, NSF-61, PED, ULC

Cara a Cara

ANSI, API 594

Materiales del Cuerpo

ASTM A 126 CLB, ASTM A 395, ASTM A 216 WCB, ASTM A 351 CF8M, titanio

Material de los Separadores

PTFE, SS316

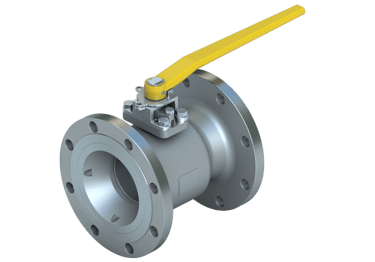

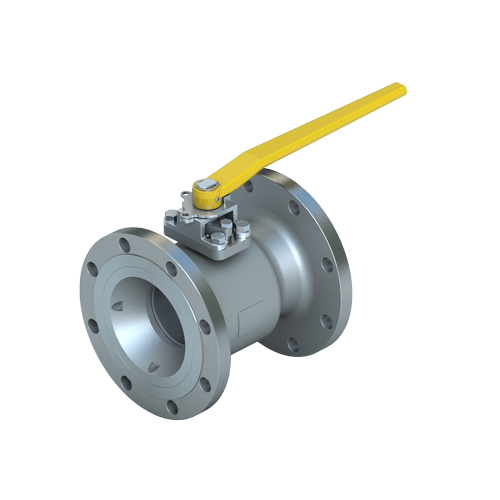

VÁLVULA ESFÉRICA BRIDADA

Rango de tamaños

NPS 1 a 12 / DN 25 a 300

Materiales del cuerpo

Acero inoxidable (CF8M), acero al carbono (WCB), aleación especial

Rango de temperaturas

-50 °F a 650 °F (-46 °C a 343 °C)

Materiales del vástago

ASTM A479 Gr 316, 17-4PH, Monel

Presión Operativa máxima permitida

RF15: ASME Clase 150
RF30: ASME Clase 300

Materiales del asiento

Estándar: TFM 1600
Opcional: Tek-Fil®*, PEEK, UHMWPE, RPTFE, Metal

Clasificación de cierre

ASME Clase VI con Cero Fuga

Materiales de la bola

Acero inoxidable (CF8M)

Estándar de diseño

ASME B16.34, API 608, MSS SP72, NACE MR0175

Ensayos estándar

API 598, ASME B16.34, MSS SP 61

Certificaciones

API 607, ATEX, CRN, NSF 61/372, PED, PE(S)R, TR CU, SIL

Taladrado de la brida

ASME B16.5

Cara a cara

ASME B16.10

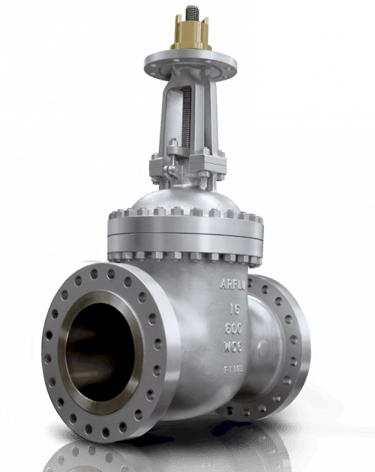

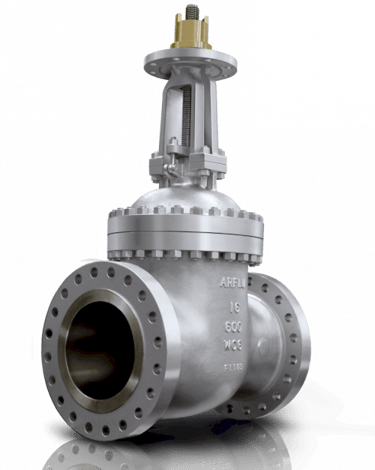

VÁLVULAS DE COMPUERTA

Diseño y Fabricación

API 600: Steel Gate Valves-Flanged and Butt-welding Ends, Bolted Bonnets
API 602: Steel Gate, Globe and Check Valves for Sizes DN 100 and Smaller for the Petroleum and Natural Gas Industries (Equivalent to ISO 15761)
ISO 15761: Steel Gate, Globe and Check Valves for Sizes DN 100 and Smaller for the Petroleum and Natural Gas Industries (Equivalent to API 602)
ASME B 16.34: Valves-Flanged, Threaded, and Welding End.
BS-1414, Obsolete, replaced by UNE EN ISO 10434
UNE EN ISO 10434 Bolted bonnet steel gate valves for petroleum, petrochemical and allied industries
API 6D: Pipeline Valves. Pressure Test Specification.

Ensayo e Inspección
API 600: Steel Gate Valves-Flanged and Butt-welding Ends, Bolted Bonnets
API 598: Valve Inspection and Testing.
API 6D: Pipeline Valves. Pressure Test Specification.
ISO 15848: Industrial Valves – Measurement, test and qualification procedures for fugitive emissions.

Dimensión de Bridas
ASME B 16.5: Pipe Flanges and Flanged Fittings.
ASME B16.47: large diameter steel flanges: nps 26 through nps 60
MSS SP 44: Steel pipeline flanges

Extremos Soldados o Roscados
ASME B16.25: Buttwelding ends
ASMEB16.11: Forged fittings, socket-welding and threaded
ASME B1.20.1: Pipe threads general purpose

Distancia entre Caras
ASME B 16.10: Face-to-Face and End-to-End Dimensions of Valves.
API 6D: Pipeline Valves. Pressure Test Specification.

Sector Marítimo

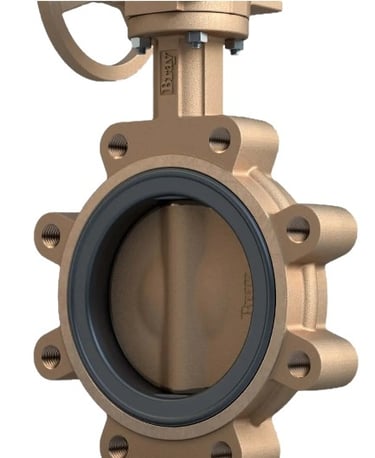

VÁLVULA MARIPOSA CON ASIENTO RESILIENTE

Rango de tamaños

NPS 2 a 12 / DN 50 a 300

Materiales del cuerpo

Hierro dúctil, acero al carbono, bronce-aluminio-níquel

Rango de temperaturas

0 °F a 212 °F (-18 °C a 100 °C)

Materiales del vástago

Acero inoxidable, acero inoxidable 17-4PH, Monel K500

Presión operativa máxima permitida

285 psi (20 bar)

Materiales del asiento

BUNA-N adherido

Clasificación de cierre

Hermético bidireccional

Materiales del disco

Acero inoxidable 316, Monel K500, bronce-níquel- aluminio

Tipo de cuerpo

Orejada

Taladrado de la brida

ASME Clase 150, EN 1092 PN 10, 16, 25

Ensayos estándar

API 598, EN 12266-1

Certificaciones

ABS, ATEX, CRN, DNV, D.O.T. 54, NSF 61/372, PED, PE(S)R

Cara a cara

API 609 categoría A, EN 558 serie 20

Aplicaciones

Servicio industrial de alta presión y marino de final de línea
Protección contra incendios en tierra y offshore

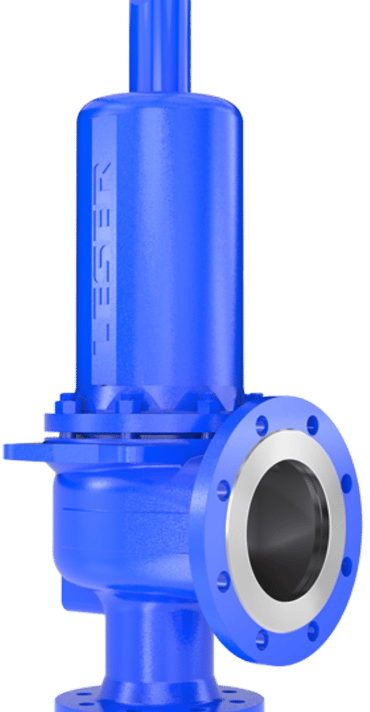

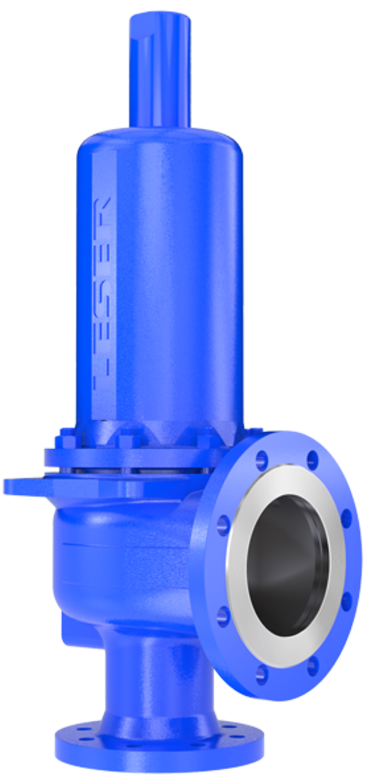

Alto Desempeño

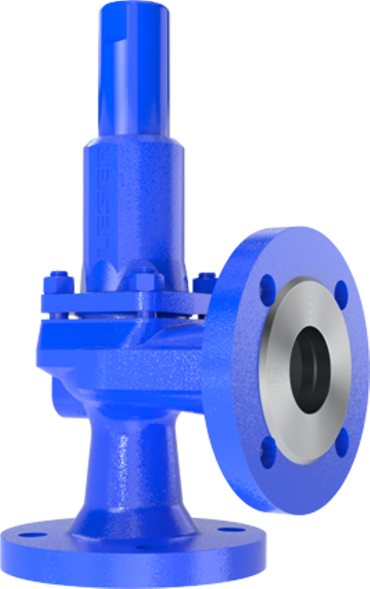

Válvulas de seguridad para todas las aplicaciones industriales

• La válvula de seguridad estándar para las plantas químicas en Europa

• Fácil mantenimiento

• Alto rendimiento en relación con el diámetro nominal

• Diámetros nominales de entrada desde DN 20 / ¾“ hasta DN 400 / 16“ con una amplia gama de opciones

• Buena relación calidad-precio

Acción Modulada

Válvulas de seguridad para todas las aplicaciones industriales

• Conexiones idénticas de entrada y salida

• Baja pérdida de medio al abrirse

• Ideal para la expansión térmica

• Resistencia a la contrapresión
  hasta 40 bar / 580 psig

Datos técnicos Válvulas

Presión 0,2 - 160 barg | 2,9 - 2.320,6 psig.

Temperatura -270 - 450 °C | -454 - 842 °F

Capacidad Orificio C- a M+

Conexiones DIN EN 1092 DN 15 a DN 150

Conexiones ASME B16.5 NPS 1/2 a NPS 6

Material del cuerpo Fundición gris, fundición nodular, Acero al carbono , Acero inoxidable

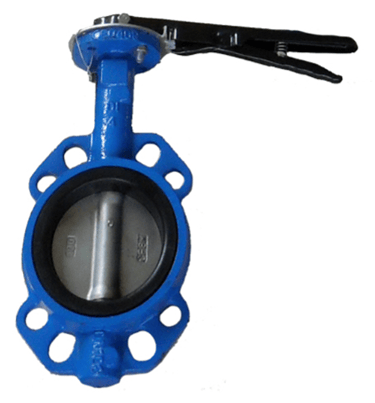

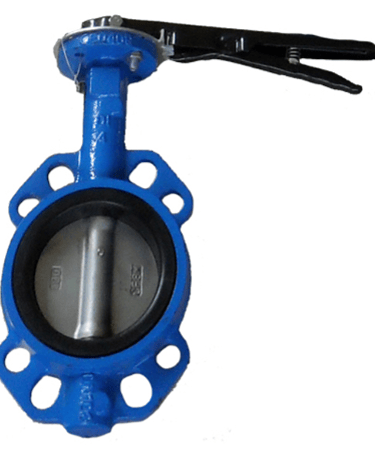

VÁLVULA MARIPOSA CON ASIENTO RESILIENTE

Rango de tamaños

NPS 2 a 12 / DN 50 a 300

Materiales del cuerpo

Hierro dúctil, acero al carbono, bronce-aluminio-níquel

Rango de temperaturas

0 °F a 212 °F (-18 °C a 100 °C)

Materiales del vástago

Acero inoxidable, acero inoxidable 17-4PH, Monel K500

Presión operativa máxima permitida

285 psi (20 bar)

Materiales del asiento

BUNA-N adherido

Clasificación de cierre

Hermético bidireccional

Materiales del disco

Acero inoxidable 316, Monel K500, bronce-níquel- aluminio

Tipo de cuerpo

Orejada

Taladrado de la brida

ASME Clase 150, EN 1092 PN 10, 16, 25

Ensayos estándar

API 598, EN 12266-1

Certificaciones

ABS, ATEX, CRN, DNV, D.O.T. 54, NSF 61/372, PED, PE(S)R

Cara a cara

API 609 categoría A, EN 558 serie 20

Aplicaciones

Servicio industrial de alta presión y marino de final de línea
Protección contra incendios en tierra y offshore

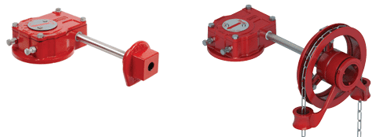

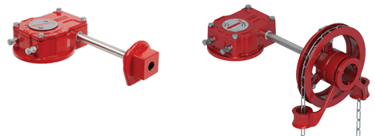

SERIE 04 - OPERADOR DE ENGRANAJES.

Para servicio pesado de encendido y apagado y estrangulamiento de válvulas de 2" a 48" (50 mm a 1200 mm), la Serie 04 está autolubricada para un funcionamiento suave y sin problemas. El cuerpo robusto de hierro fundido con sellos de cuerpo de junta tórica es resistente a la intemperie según IP65. Un sinfín autoblocante y un engranaje sinfín mantienen la válvula en la posición deseada. Las características incluyen un volante de fácil acceso, un indicador de posición de la válvula y topes de recorrido mecánicos que permiten el ajuste en campo del movimiento de la válvula a grados específicos de rotación. Están disponibles de forma opcional accesorios de rueda de cadena, kits de candado y versiones de tuerca cuadrada de 2".

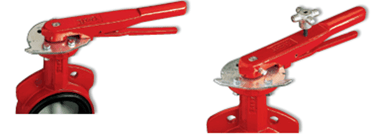

SERIE 01 - MANIJA Y PLACA DE MUESCA.

Bray ofrece dos manijas para servicio de encendido y apagado y estrangulamiento: una para válvulas con asiento elástico de 1"-12" (25 mm-300 mm) y una manija de alto torque para válvulas de alta presión de 21/2"- 8" (65 mm-200 mm). Estas manijas de un cuarto de vuelta tienen un resorte de bloqueo y un puntero direccional para indicar la posición del disco de la válvula. Se ofrecen placas de muesca atornilladas. Para válvulas con asiento flexible, una placa de 10 posiciones es estándar. Para válvulas de alta presión, una placa de 9 posiciones es estándar. Ambas contienen topes de encendido y apagado para evitar la rotación excesiva de la válvula. Están disponibles opcionalmente una placa de posición infinita, una placa con muesca de 180°, un tope con memoria, un kit de candado y una versión con tuerca cuadrada de 2".

SERIE 05 - OPERADOR DE ENGRANAJES DESEMBARGABLE.

Disponible para válvulas de 2" a 36" (50 mm a 900 mm). Este operador es excelente para el manejo seguro de actuadores con retorno por resorte. Durante el funcionamiento neumático, el sinfín de la unidad de engranajes se desacopla. Si es necesario abrir o cerrar la válvula en caso de pérdida de potencia, la rotación manual de la palanca de desembrague proporcionará una acción de leva y acoplará el sinfín al engranaje helicoidal segmentado, lo que permitirá la rotación de la válvula mediante el volante. La Serie 05 se puede instalar en el campo con los actuadores neumáticos Bray existentes.

Temperatura y Presión

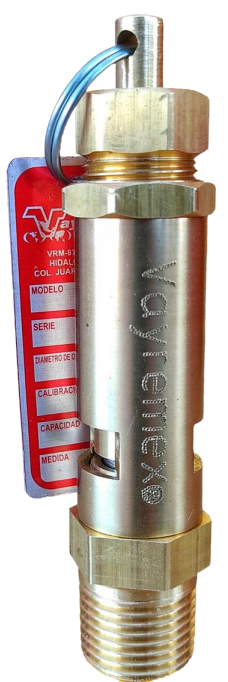

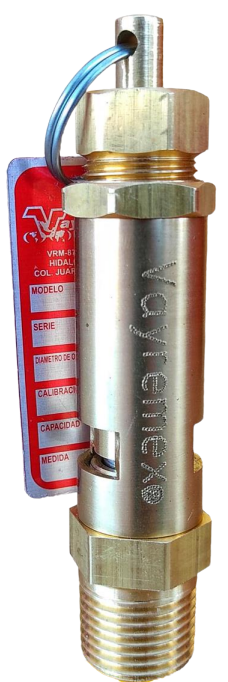

VÁLVULA DE SEGURIDAD 678

Es un dispositivo automático para aliviar presión, activado por la presión estática que ejerce el fluido contenido en un recipiente o tubería al cual esta comunicada la válvula. Las válvulas de seguridad se caracterizan por su rápida acción de apertura (disparo) hasta que alcanza su carrera total (desplazamiento total del balín), es utilizada básicamente para servicio en aire o gases que puedan ser desfogados hacia la atmósfera.

Su función es permitir que escape cualquier exceso de presión generado dentro de un recipiente, antes que dicha sobrepresión ponga en riesgo su personal, instalaciones y equipo.

CARACTERISTICAS:

▪ Diseño convencional operado por resorte.

▪ Descarga atmosférica para servicio de aire y gases no contaminantes que puedan ser expulsados a la atmósfera.

▪ Presión máxima de operación: 21.1 Kg/cm² (300 psi).

▪ Temperatura máxima de operación: 50°C (122°F).

▪ Medida nominal de 1/4” (6 mm), 3/8” (9 mm), 1/2" (13 mm).

▪ Conexión roscada NPT macho a la entrada.

▪ Construcción con asiento suave.

▪ Fabricadas bajo los lineamientos de la norma NOM-093-SCFI-2020

▪ Cumple con el código ASME sección VIII.

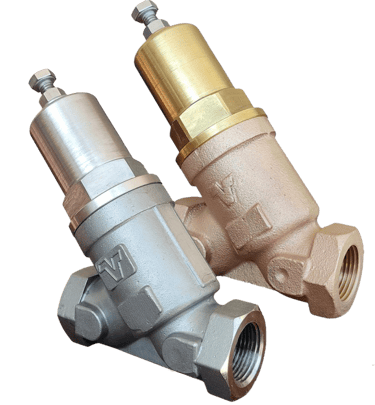

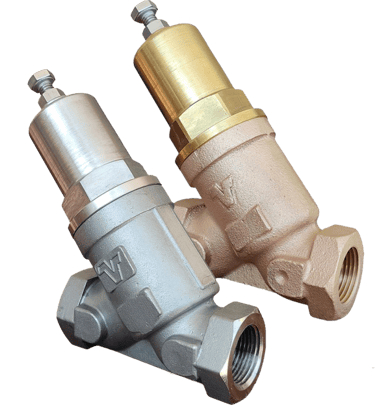

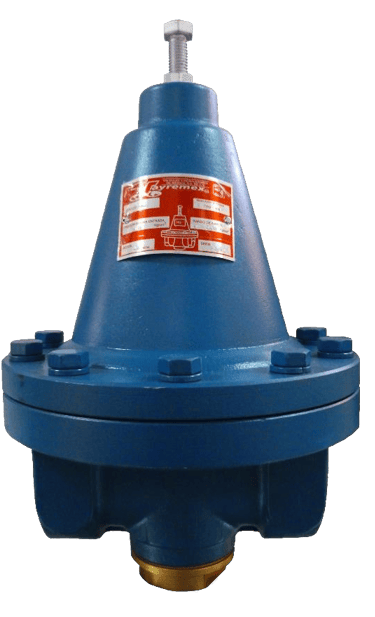

VÁLVULA REGULADOR Y REDUCTORA 469A

Esta válvula mantendrá en forma confiable y exacta la presión requerida reducida sin importar las presiones variables de flujo ascendente. La válvula modelo 469A es operada por resorte y puede ser usada para servicio de agua, aceite y líquidos en general.

La válvula reguladora y reductora de presión, es actuada mediante los cambios de presión de flujo descendente, cualquier incremento en la presión de flujo descendente que este arriba del punto al que se ha ajustado la válvula debido a la disminución de demanda del fluido, forzará al diafragma hacia arriba y vencerá la resistencia del resorte, permitiendo entonces el cierre de la válvula. Cualquier disminución en la presión del flujo descendente causada por un incremento en la demanda del fluido, permitirá al resorte abrir la válvula.

Características de Diseño:

▪ Para servicio de agua, aceite y líquidos en general.

▪ Presión máxima de trabajo:

− Hierro gris: 17.5 Kg/cm2 (250psi).

− Acero al carbón: 60 Kg/cm2 (850psi).

− Acero inoxidable: 40Kg/cm2 (579psi).

▪ Temperatura máxima de trabajo:

− Con diafragma de acero inoxidable y asientos de:

▪ BUNA-N: -40° a 120° C (-40° a 248° F)

▪ Viton®: -29° a 200° C (-20.2° a 392° F)

▪ Silicón: -45° a 200° C (-49° a 392° F)

▪ EPDM: -45° a 150° C (-49° a 302° F)

− Con diafragma de neopreno y trama de nylon: -25° a 70° C (-13° a 158° F) para todos los asientos

▪ Medidas nominales desde ½” (13 mm) hasta 2” (51 mm).

▪ Conexiones roscadas hembra NPT a la entrada y salida.

CARACTERÍSTICAS OPCIONALES DE DISEÑO

▪ Fabricación de válvulas con bridas adaptadas.

▪ Válvulas con asiento suave (Viton®, BUNA-N, EPDM, silicón).

▪ Fabricación de válvulas balanceadas.

▪ Válvulas con conexiones para manómetros.

▪ Disponible con filtro externo tipo “Y”.

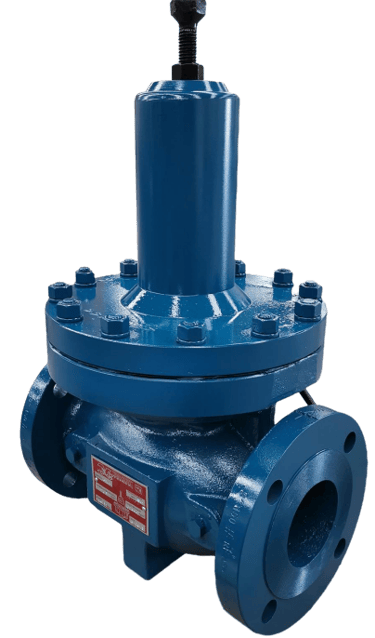

VÁLVULA REGULADORA Y REDUCTORA DE PRESIÓN BRIDADA 43AM

La válvula reguladora y reductora de presión de acción directa, cuenta con una cámara de amortiguamiento que absorbe en gran medida las vibraciones que se generan durante el paso del fluido a través de la válvula durante su operación normal. Esta válvula le ofrece seguridad y confiabilidad para su personal, proceso y equipo, además de ser resistente.

Esta válvula mantendrá en forma confiable y exacta la presión requerida reducida sin importar las presiones variables de flujo ascendente. La válvula modelo 43AM puede ser usada para servicio de aire, agua, fluidos no corrosivos y no viscosos.

La válvula 43AM ofrece una gran capacidad ya que el diafragma permite cubrir una gran trayectoria, la cámara amplia del diafragma nos ofrece un control muy preciso y los materiales de construcción nos dan un gran rendimiento, una vida útil más larga y un cierre ajustado. La válvula es ideal para la reducción de presión en líquidos no viscosos y es recomendable para aplicaciones domesticas de agua donde la variación del gasto requerido es muy variable. La relación de reducción de presión puede ser de 10:1, 10:2 o 10:3, dependiendo la aplicación y el rango de ajuste de la válvula.

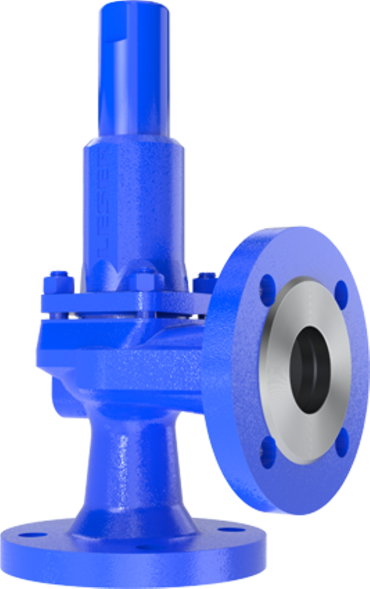

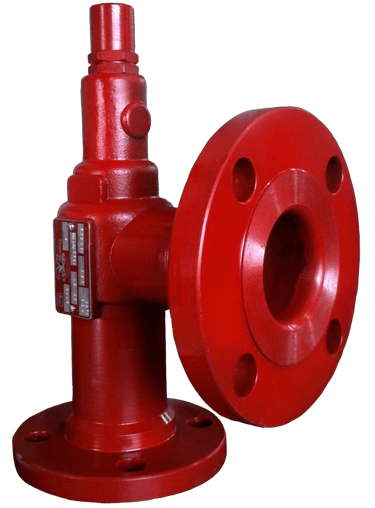

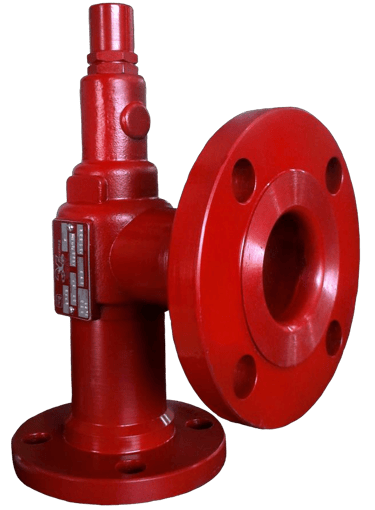

VÁLVULA DE SEGURIDAD Y ALIVIO BRIDADA 632B

La válvula de seguridad - alivio modelo 632 es un dispositivo automático de relevo de presión, activado por la presión estática que ejerce el fluido contenido en el recipiente o tubería al cual esta comunicada la válvula. Las válvulas de alivio se caracterizan por que abren en forma gradual en proporción al incremento de presión. Las válvulas de seguridad se caracterizan por una rápida apertura audible o disparo súbito. El modelo 632 es de tipo convencional y puede ser utilizada como válvula de seguridad o como válvula de alivio dependiendo de

la aplicación. Su función es permitir que escape cualquier exceso de presión generado dentro de un recipiente, antes que dicha sobrepresión ponga en riesgo su personal, instalaciones y equipo.

CARACTERISTICAS ESTÁNDAR DE DISEÑO:

▪ Diseño convencional operado por resorte.

▪ Descarga lateral para servicio en líquidos, gases y vapores.

▪ Fabricación de válvulas con interiores en acero inoxidable tipo 316.

▪ Presión máxima de operación: 21.1 Kg/cm² (300 psi).

▪ Temperatura máxima de operación: 208°C (406°F).

▪ Medida nominal desde ½" X 1” hasta 4" X 4”.

▪ Conexiones bridadas clase 150 o 300 a la entrada por clase 150 a la salida de acuerdo a ASME B16.5.

▪ Fabricadas bajo los lineamientos de la norma NOM-093-SCFI-2020.

▪ Cumple con la sección VIII del código ASME.

CARACTERÍSTICAS OPCIONALES:

▪ Fabricación de válvulas totalmente en acero inoxidable tipo 316.

▪ Disponible con asientos suaves (Teflon®, Viton®, EPDM, BUNA-N, Silicón).

▪ Disponible con palanca empacada.

▪ Disponible con palanca simple.

▪ Disponible con mordaza de prueba.

▪ Conexiones bridadas de acuerdo a UNE EN 1092-1

▪ Distancia de centro a caras a medida

Características de Diseño

▪ Para servicio de aire, agua y fluidos no corrosivos y no viscosos.

▪ Presión máxima de trabajo:

- Hierro gris: 17.5 kg/cm2 (250psi).

- Acero al carbón: 50 kg/cm2 (711 psi).

- Acero inoxidable: 50 kg/cm2 (711 psi).

▪ Temperatura máxima de trabajo: -25 a 70°C (-13 a 158°F)

▪ Medidas nominales de 2”, 2-½”, 3”, 4” y 6”.

▪ Conexiones bridadas ASME clase 150 y 300 tipo RF.

▪ Válvulas construidas con asiento suave (Nitrilo, viton®, EPDM y silicón)

VÁLVULA REGULADORA Y REDUCTORA 20Y

Esta válvula mantendrá en forma confiable y exacta la presión requerida reducida sin importar las presiones variables de flujo ascendente. La válvula modelo 20Y puede ser usada para servicio de agua, aire y la mayoría de gases. La válvula reguladora y reductora de presión, es actuada mediante los cambios de presión de flujo descendente, cualquier incremento en la presión de flujo descendente que este arriba del punto al que se ha ajustado la válvula debido a la disminución de demanda del fluido, forzará al vástago hacia arriba y vencerá la resistencia del resorte, permitiendo entonces el cierre de la válvula. Cualquier disminución en la presión del flujo descendente causada por un incremento en la demanda del fluido, permitirá al resorte abrir la válvula.

CARACTERÍSTICAS DE DISEÑO:

▪ Para servicio de agua, aire, y la mayoría de gases.

▪ Presión máxima de trabajo:

- Bronce: 17.5 Kg/cm2 (250 psi).

- Acero inoxidable: 35.1 Kg/cm (500 psi).

▪ Temperatura máxima de trabajo:

▪ BUNA-N: -40° a 120° C (-40° a 248° F)

▪ Teflón: -29° a 200° C (-20.2° a 392° F)

▪ Viton®: -29° a 200° C (-20.2° a 392° F)

▪ Silicón: -45° a 200° C (-49° a 392° F)

▪ EPDM: -45° a 150° C (-49° a 302° F)

▪ Medidas nominales desde ½” (13 mm) hasta 2-1/2” (64 mm).

▪ Conexiones roscadas hembra NPT a la entrada y salida.

CARACTERÍSTICAS OPCIONALES DE DISEÑO:

▪ Válvulas con conexiones para manómetros

▪ Válvulas con manómetros integrados

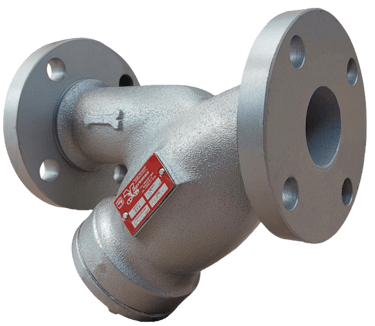

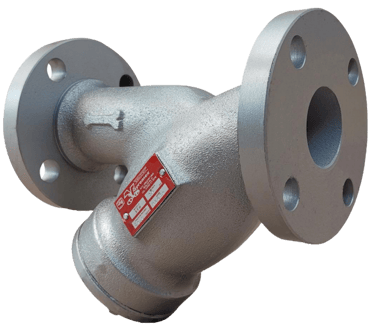

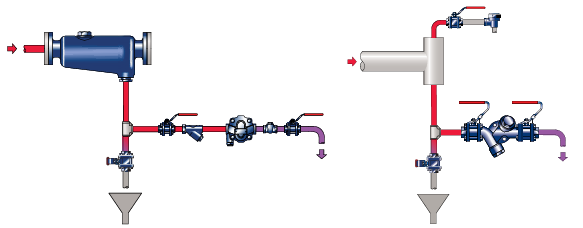

FILTRO "Y" BRIDADO SFH

Los fluidos a través de tuberías arrastran consigo suciedad, escorias y otras partículas que dañan otros equipos como válvulas, trampas, pistones, bombas, etc.

Los filtros protegen estos equipos acumulando todo tipo de suciedad en su amplia cámara de filtrado, el filtro cuenta con un tapón desmontable de drenado permitiendo con esto su limpieza periódica.

Las instalaciones de vapor, líneas corrosivas y no corrosivas, agua, etc. tienen un lugar para los filtros que se colocan en las tuberías antes del equipo que necesite ser protegido de todo tipo de materia extraña contenida en los fluidos.

CARACTERÍSTICAS DE DISEÑO:

Presión de trabajo máxima permitida 14 Kg/cm² (200 psi) a una temperatura de -29 a 65°C (-20 a 150°F).

Presión de trabajo máxima permitida 9 Kg/cm² (125 psi) a una temperatura máxima de 232°C (450°F).

Conexiones bridadas ANSI 125 lbs 16.1 de 2’’ a 6’’.

Diseño tipo “Y” de paso recto.

Fabricados en hierro fundido.

Variedad disponible de cedazos.
